электросхемы для крана Альбатрос 74-77 гг выпуска
электросхемы для крана Альбатрос 74-77 гг выпуска
это часть схем, грузовую пока не отсканировал,передвижение позже вышлю.
- Вложения
-
-
-
-
-
Re: электросхемы для крана Альбатрос 74-77 гг выпуска
Спасибо Lord.76, у больших схем качество отличное, я как мог подкорректировал уровни, хотя может кому-то и не понравится.
- Вложения
-

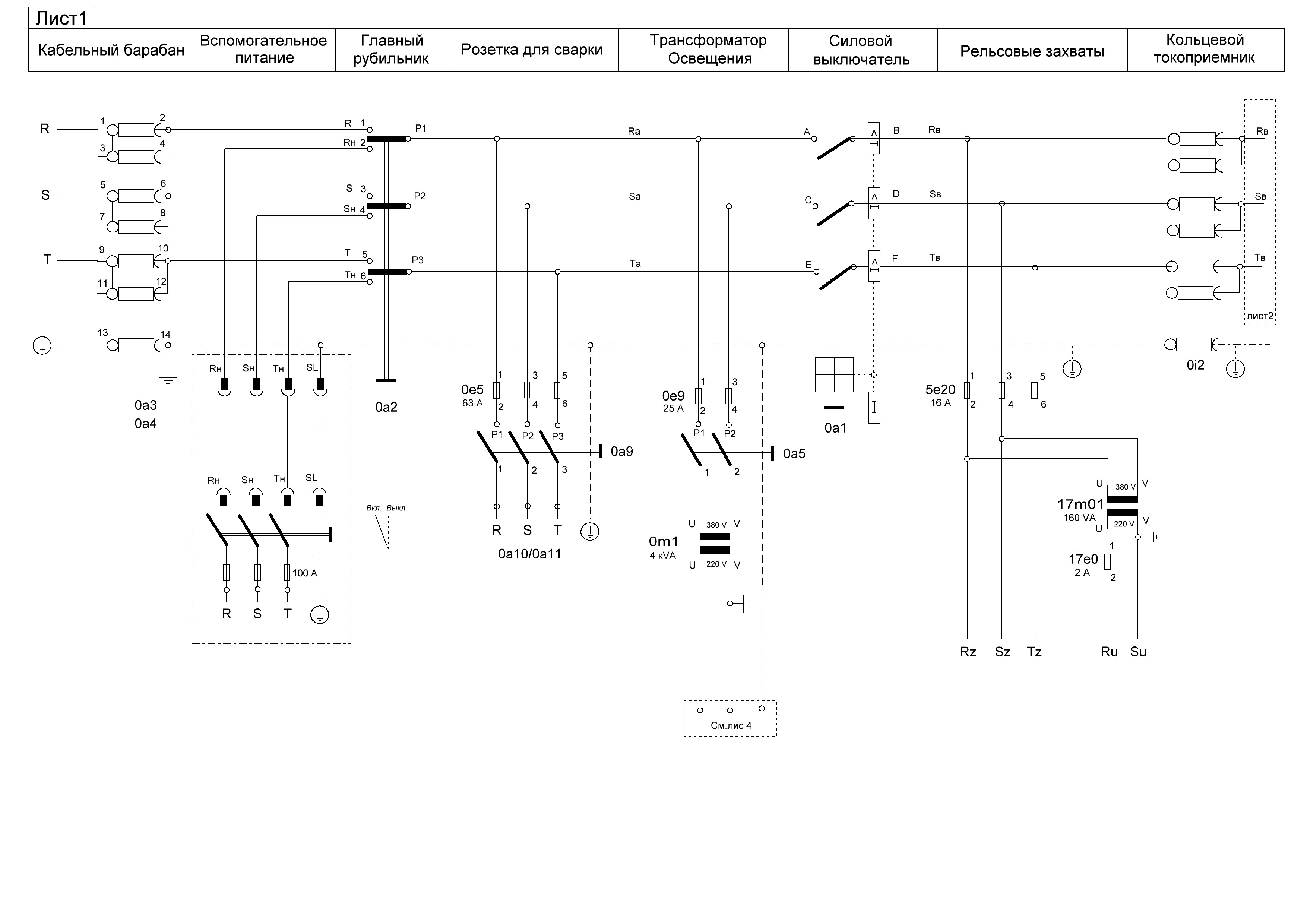

- Принципиальная схема коммутаций
-
- Механизм подъёма
-
- Механизм поворота
-

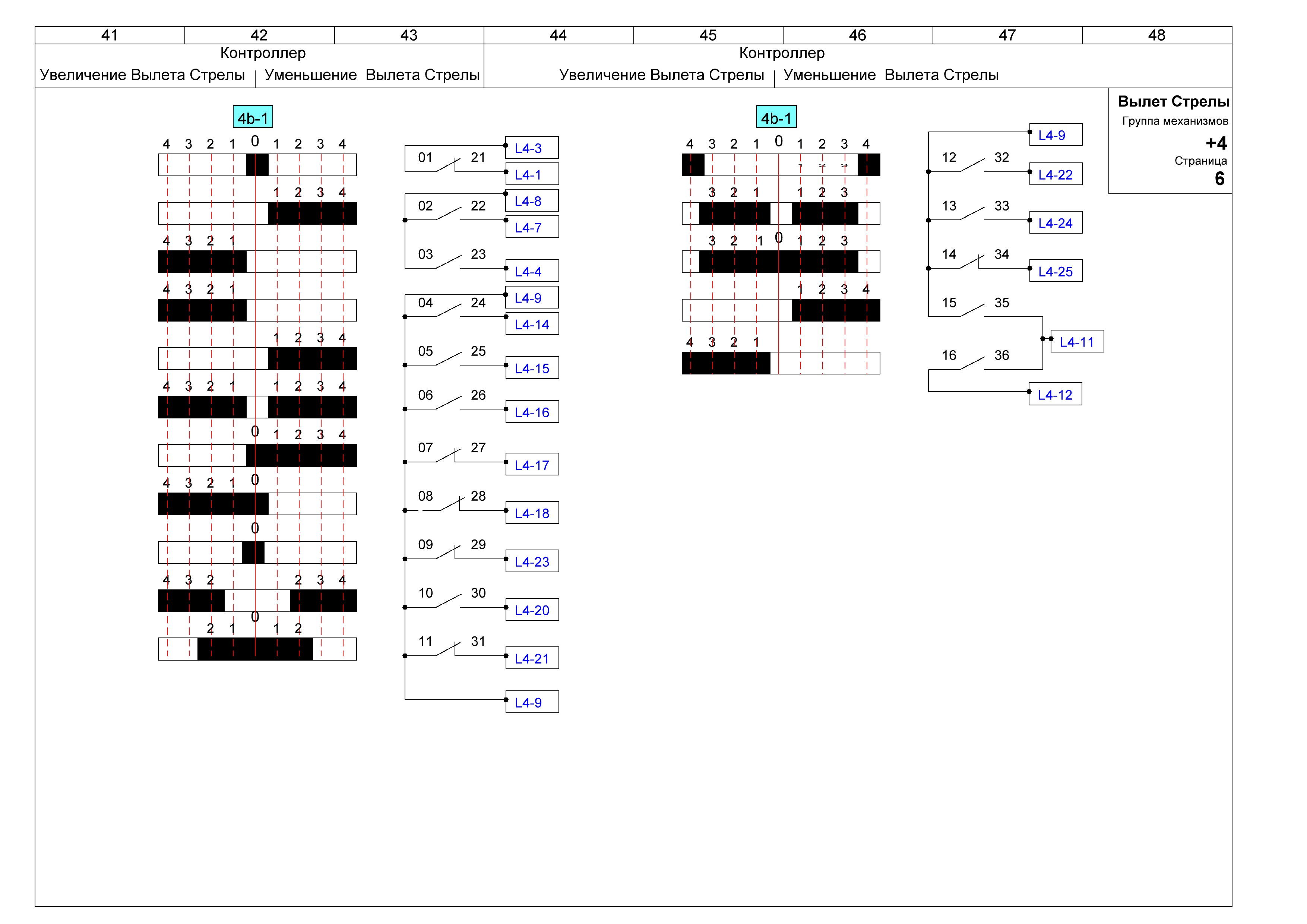

- Механизм стрелы
-
- Реле времени с замедлением включения
Замена немецких сопротивлений российскими

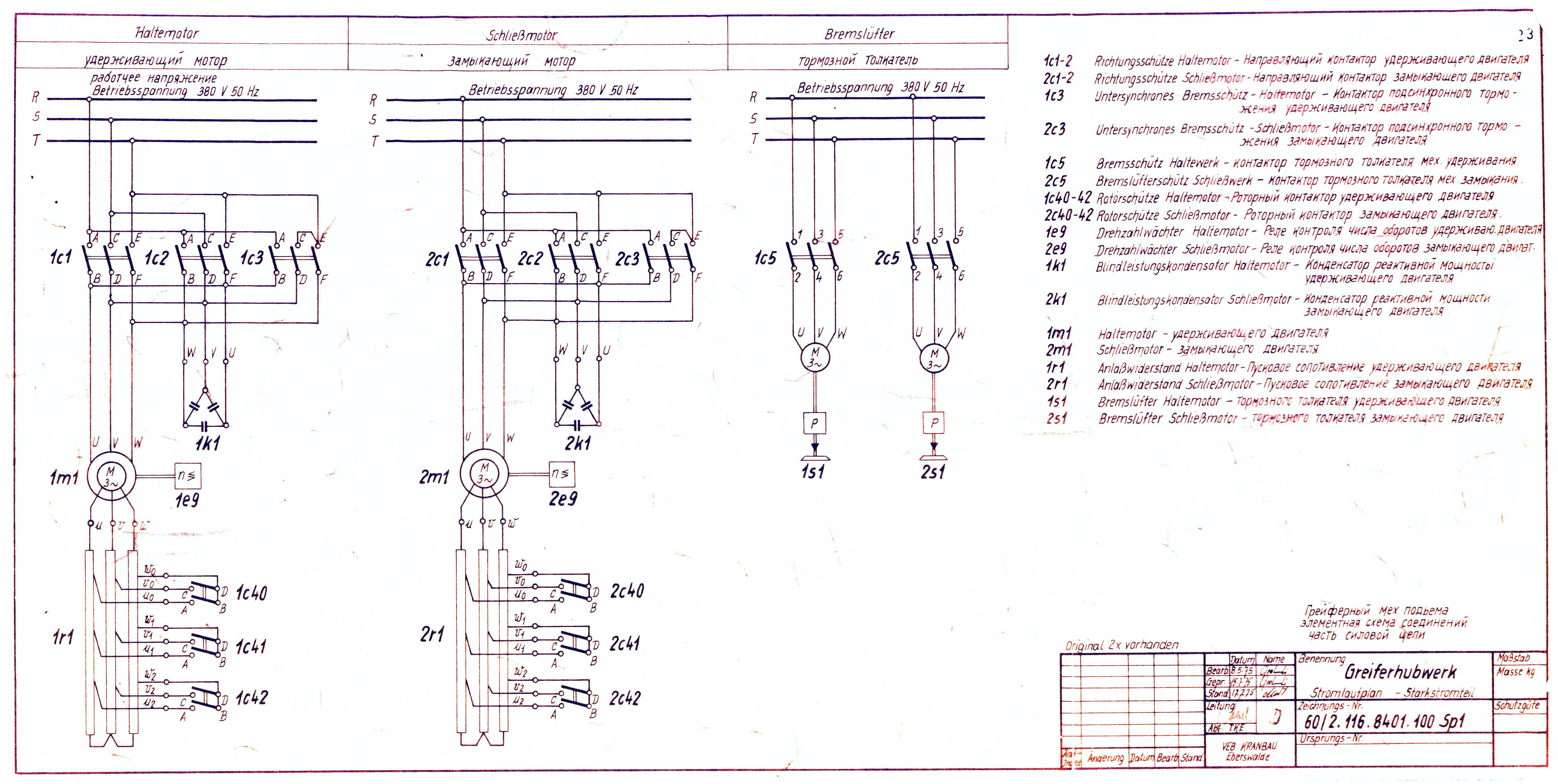

Альтернативная схема установки сопротивлений механизма передвижения взамен штатных. Схема опробована на действующем кране и работает более двух лет.
